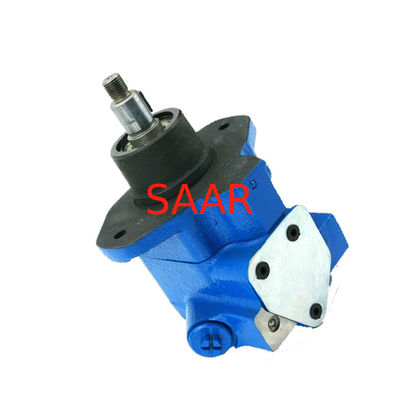

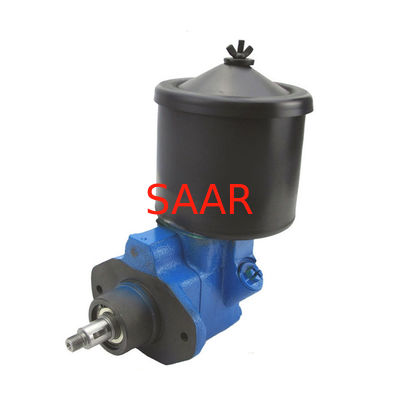

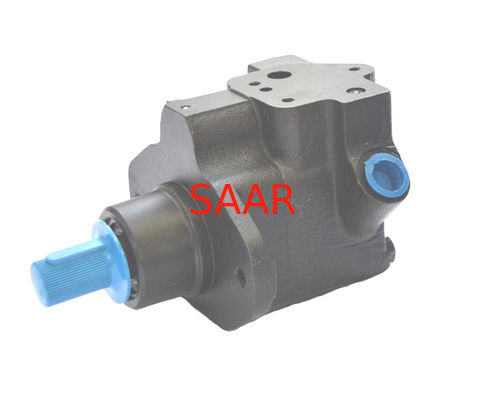

574267-R, VTM42-10-65-20-MA-R1-14 Викерс VTM42 Тип насоса рулевого управления

Особенности VTM42:

НАСОСЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

* Компактный источник питания для рулевого управления.

* Интегральный контроль сброса и потока

* Высокая эффективность

* Сбалансированная конструкция картриджа

* Тихая работа

1 мобильный насос лопастного типа

2 серия

3 Монтажный фланец

Монтажный фланец A-SAE A

(Пропустите, если не требуется)

4 Размер кольца – доставка

(Номинал SAE — 1200 об/мин и 7 бар (100 фунтов на квадратный дюйм))

10 – 1,0 галлонов США в минуту 40 – 4,0 галлонов США в минуту

15 – 1,5 галлонов США в минуту 50 – 5,0 галлонов США в минуту

20 – 2,0 галлонов США в минуту 60 – 6,0 галлонов США в минуту

5 Контролируемый расход

(при 1500 об/мин и 7 бар (100 фунтов на квадратный дюйм))

15–6 л/мин (1,5 галлонов США в минуту)

20–8 л/мин (2 галлона США в минуту)

25–9,5 л/мин (2,5 галлонов США в минуту)

30–11 л/мин (3 галлона США в минуту)

35–13 л/мин (3,5 галлонов США в минуту)

40–15 л/мин (4 галлона США в минуту)

45–17 л/мин (4,5 галлонов США в минуту)

50–19 л/мин (5 галлонов США в минуту)

55–21 л/мин (5,5 галлонов США в минуту)

60–23 л/мин (6 галлонов США в минуту)

65–25 л/мин (6,5 галлонов США в минуту)

70–26,5 л/мин (7 галлонов США в минуту)

75–28 л/мин (7,5 галлонов США в минуту)

6 Настройка предохранительного клапана

(давление срабатывания)

05–35 бар (500 фунтов на квадратный дюйм)

07 – 52 бар (750 фунтов на квадратный дюйм)

10–70 бар (1000 фунтов на квадратный дюйм)

12–86 бар (1250 фунтов на квадратный дюйм)

15–100 бар (1500 фунтов на квадратный дюйм)

17–120 бар (1750 фунтов на квадратный дюйм)

20–140 бар (2000 фунтов на квадратный дюйм)

7 Фильтр резервуара

F – Фильтр вместо стандартной перегородки.

Опустите, если не требуется.

8 Резервуар или коллектор

07 – Резервуар емкостью 1147 мл (70 дюймов3)

(Пропустить для VTM42A)

Резервуар 11 – 1884 мл (115 дюймов3)

(Пропустить для VTM42A)

MA – Коллектор без байпасной трубки

MB – Коллектор с байпасной трубкой

MD – Коллектор с подключением к резервуару под углом 90°

ME – Литой коллектор без байпасной трубки

MF – литой коллектор с байпасной трубкой

НЕТ – нет (только закрытие доставки)

9 Вращение вала

R — Правая рука (по часовой стрелке)

L – левая рука (против часовой стрелки)

10 Тип вала

1 – Резьбовой (только VTM42)

38 – Шлицевой (только VTM42A)

11 Дизайн

Возможны изменения. Установочные размеры остаются прежними для исполнений от -10 до -19.

Значения основаны на использовании противоизносного нефтяного масла 150 SUS при температуре 100°F и входном давлении 0 фунтов на квадратный дюйм.
