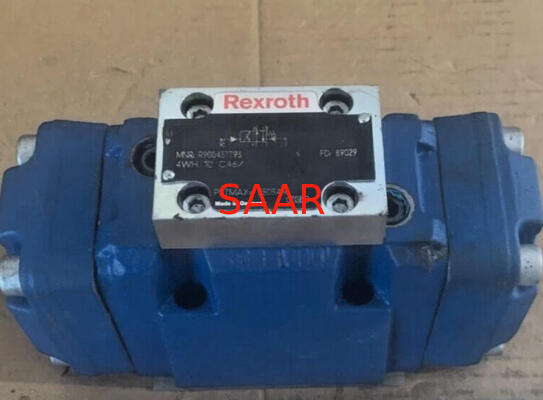

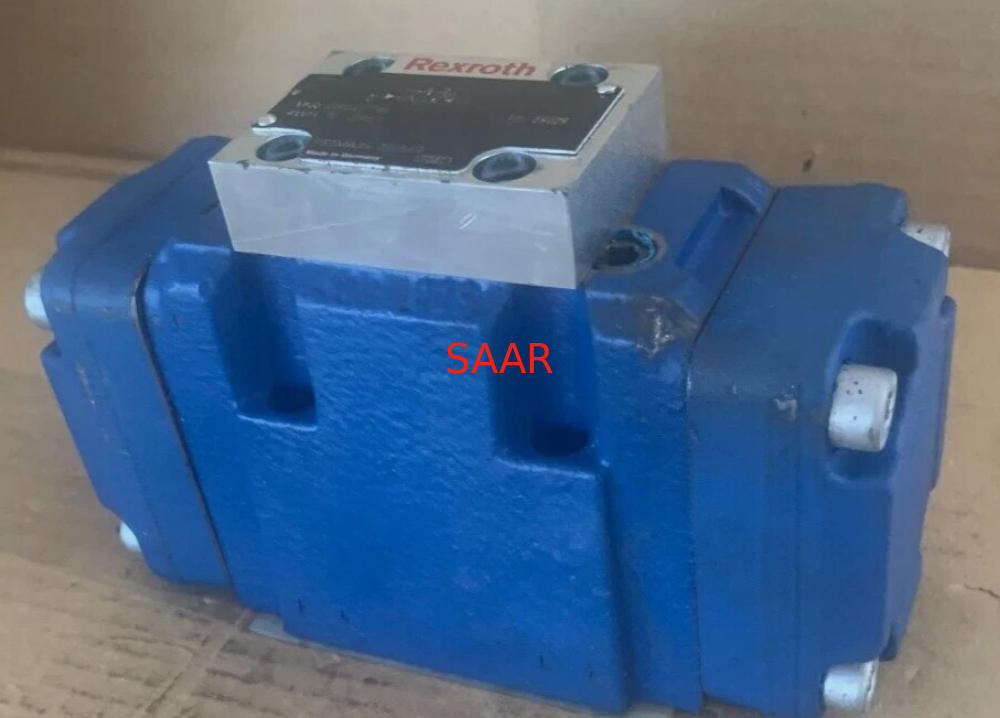

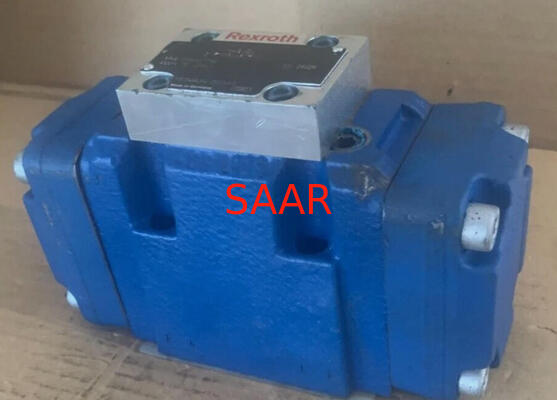

Name: R900437793 4WH10C46 4WH10C4X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH
Brand: Saar HK Electronic Limited
SKU: Р900437793 4WH10C46 4WH10C4X
Price: 950.00 USD
Availability: InStock

Главная страница Продукция Гидравлические клапаны Rexroth

R900437793 4WH10C46 4WH10C4X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH

Подробная информация о продукте:

Место происхождения:	Германия
Фирменное наименование:	Rexroth
Номер модели:	Р900437793 4WH10C46 4WH10C4X

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	On request
Упаковывая детали:	Стандартная бумажная коробка
Время доставки:	7-10 дней
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	100 шт в месяц

контакт

Подробное описание продукта

Мнр:

р900437793

Модель №.:

4WH10C46 4WH10C4X

Выделить:

Гидравлические клапаны направленного катушки Rexroth

гидравлические клапаны с пилотным управлением

гидравлические катушки серии 4WH

Золотниковые клапаны направленного действия с пилотным управлением, гидравлические 4WH

Размер 10 … 32
Серия компонентов 4X, 7X, 6X
Максимальное рабочее давление 350 бар
Максимальный расход 1100 л/мин

Особенности

4/3-, 4/2- или 3/2-ходовое исполнение
Типы привода (внутреннее или внешнее пилотное управление):
– Электрогидравлический (тип WEH)
– Гидравлический (тип WH)
Для монтажа на плиту
Схема портов в соответствии с ISO 4401
Центрирование пружиной или давлением, пружинное конечное положение или гидравлическое конечное положение
Электромагниты с мокрым сердечником постоянного или переменного тока, опционально
Электрическое подключение как одиночное или центральное подключение
Дополнительные версии:
- Ручное дублирование
- Регулировка времени переключения
- Клапан предварительной нагрузки в канале P основного клапана
- Настройка хода и/или контроль положения золотника

Код типа:

01	До 280 бар	нет кода
01	До 350 бар	H-
Основные порты
02	3-ходовое исполнение	3
02	4-ходовое исполнение	4
Тип привода
03	Гидравлический	WH
03	Электрогидравлический	WEH
Размер
04	NG10	10
	NG16	16
	NG25 (версия "W.H 22")	22
	NG25 (версия "W.H 25")	25
	Размер 32	32
Возврат золотника в основном клапане
05	С помощью пружин	нет кода
05	Гидравлический ¹⁾	H
06	Символы; для возможной версии см. "Символы/Схемы"
Серия компонентов
07	Серия компонентов 40 … 49 (40 … 49: неизмененные размеры установки и подключения) – NG10	4X
	Серия компонентов 60 … 69 (60 … 69: неизмененные размеры установки и подключения) – NG25 ("W.H 25") и NG32	6X
	Серия компонентов 70 … 79 (70 … 79: неизмененные размеры установки и подключения) – NG16 (от серии 72) и NG25 ("W.H 22")	7X
Возврат управляющего золотника в пилотном клапане с 2 положениями золотника и 2 электромагнитами (возможно только с символами A, B, C, D, K, Z и гидравлическим возвратом управляющего золотника в основном клапане)
08	С пружинным возвратом	нет кода
	Без пружинного возврата	O
	Без пружинного возврата с фиксацией ²⁾	OF
Пилотный клапан 2)
09	Клапан высокой мощности (спецификация 23178)	6E
Электрические напряжения ²⁾
10	Постоянное напряжение 24 В	G24
10	Переменное напряжение 230 В, 50/60 Гц	W230
Ручное дублирование
11	Без ручного дублирования	нет кода
	С ручным дублированием	N
	С скрытым ручным дублированием	N9
Коррозионная стойкость (снаружи)
12	Отсутствует (корпус клапана загрунтован)	нет кода
12	Улучшенная защита от коррозии (240 ч солевого тумана в соответствии с EN ISO 9227)	J3
Поток пилотного масла ³⁾
13	Внешняя подача пилотного масла, внешний слив пилотного масла ⁴⁾	нет кода
	Внутренняя подача пилотного масла, внешний слив пилотного масла ^{4; 5)}	E
	Подача пилотного масла внутренняя, слив пилотного масла внутренний ⁵⁾	ET
	Внешняя подача пилотного масла, внутренний слив пилотного масла ⁴⁾	T
Регулировка времени переключения
14	Без регулировки времени переключения	нет кода
	Регулировка времени переключения как управление подачей	S
	Регулировка времени переключения как управление сливом	S2
Электрическое подключение ²⁾
15	Индивидуальное подключение
15	Без соединительного разъема, разъем в соответствии с DIN EN 175301-803	K4⁶⁾
Контроль положения золотника
16	Без датчика положения	нет кода
	Контроль положения золотника "a"	QMAG24
	Контроль положения золотника "b"	QMBG24
	Контроль положения золотника "a" и "b"	QMABG24
	Контроль положения покоя	QM0G24
Настройка хода
17	Настройка хода со стороны клапана A и B	10
	Настройка хода со стороны клапана A	11
	Настройка хода со стороны клапана B	12
Дроссельная вставка ²⁾
18	Без дроссельной вставки	нет кода
	Дроссель Ø 0,8 мм	B08
	Дроссель Ø 1,0 мм	B10
	Дроссель Ø 1,2 мм	B12
	Дроссель Ø 1,5 мм	B15
	Дроссель Ø 2,0 мм	B20
	Дроссель Ø 2,5 мм	B25
клапан предварительной нагрузки (не для NG10) ²⁾
19	Без предварительной декомпрессии	нет кода
19	С клапаном предварительной нагрузки	P4,5
20	Без редукционного клапана	нет кода
20	С редукционным клапаном	D3⁷⁾
Материал уплотнения (соблюдайте совместимость уплотнений с используемой гидравлической жидкостью, см. "Технические данные")
21	Уплотнения NBR	нет кода
21	Уплотнения FKM	V
22	Дополнительные сведения в обычном тексте	*

SAAR специализируется на насосах, двигателях, клапанах, подшипниках, муфтах, редукторах, запасных частях для двигателей, фильтрующих элементах, фитингах, разъемах, электронных компонентах и аксессуарах, запасных частях для мобильного оборудования.

Золотниковые клапаны направленного действия серии Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
