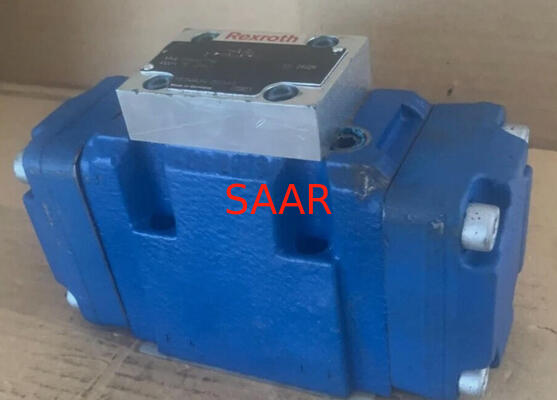

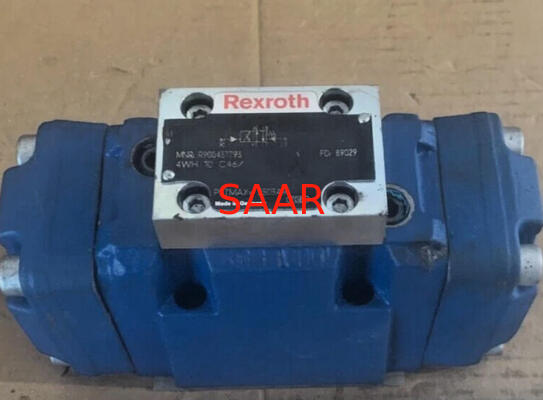

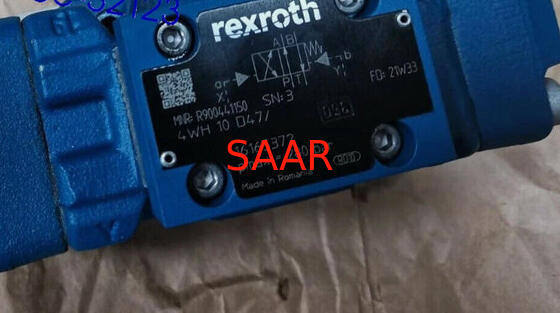

Name: R900441150 4WH10D47 4WH10D4X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH
Brand: Saar HK Electronic Limited
SKU: Р900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

Главная страница Продукция Гидравлические клапаны Rexroth

R900441150 4WH10D47 4WH10D4X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH

Подробная информация о продукте:

Место происхождения:	Германия
Фирменное наименование:	Rexroth
Номер модели:	Р900441150 4WH10D47 4WH10D4X

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	On request
Упаковывая детали:	Стандартная бумажная коробка
Время доставки:	7-10 дней
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	100 шт в месяц

контакт

Подробное описание продукта

Мнр:

р900441150

Модель №.:

4WH10D47 4WH10D4X

Выделить:

Рексротские направленные катушки

гидравлические клапаны с пилотным управлением

4WH10D47 катушечные клапаны

Директные катушки, с гидравлическим приводом 4WH

Размер 10... 32
Серия компонентов 4X, 7X, 6X
Максимальное рабочее давление 350 бар
Максимальный поток 1100 л/мин

Особенности

4/3-, 4/2 или 3/2-пути версия
Виды привода (внутреннее или внешнее управление пилотом):
Электрогидравлические (тип WEH)
Гидравлический (тип WH)
Для монтажа поддонов
Образец переноса в соответствии с ISO 4401
Центрирование пружины или давления, положение края пружины или положение гидравлического края
Электрогенераторы на влажном штиле постоянного тока или переменного тока, необязательные
Электрическое соединение в виде единого или центрального соединения
Факультативные версии:
- Ручное переключение.
- Настройка времени переключения
- Предварительный клапан в канале P главного клапана
- Настройка хода и/или наблюдение за положением катушки

Код типа:

01	До 280 бар	без кода
01	До 350 бар	Я...
Основные порты
02	Версия с тремя путями	3
02	4-сторонняя версия	4
Тип привода
03	Гидравлические	ВВ
03	Электрогидравлические	ВЕХ
Размер
04	НГ10	10
	НГ16	16
	NG25 (версия "W.H 22")	22
	NG25 (версия "W.H 25")	25
	Размер 32	32
Возврат катушки в главном клапане
05	С помощью источников	без кода
05	Гидравлические ¹⁾	H
06	Символы; для возможной версии см. "Символы/Диаграммы цепей"
Серия компонентов
07	Серия компонентов 40... 49 (40... 49: неизменный размер установки и соединения) NG10	4X
	Серия компонентов 60... 69 (60... 69: неизмененные размеры установки и соединения) ?? NG25 ("W.H 25") и NG32	6X
	Серия компонентов 70... 79 (70... 79: неизмененные размеры установки и соединения) ?? NG16 (из серии 72) и NG25 ("W.H 22")	7X
Возврат катушки управления в пилотном клапане управления с 2 положениями катушки и 2 электромобилями (возможно только с символами A, B, C, D, K, Z и гидравлическим возвратом катушки управления в главном клапане)
08	С весенним возвращением	без кода
	Безвесеннее возвращение	О
	Безвесеннее возвращение с отпуском ²⁾	ОТ
Пилотный клапан управления 2)
09	Высокомощный клапан (лист 23178)	6E
Электрические напряжения ²⁾
10	Прямое напряжение 24 В	G24
10	Переменное напряжение 230 В, 50/60 Гц	W230
Ручное переключение
11	Без ручного переключения	без кода
	С ручным переключением	N
	ССкрытое ручное переключение	N9
Сопротивление коррозии (внешнее)
12	Никаких (настроенный корпус клапана)	без кода
12	Улучшенная коррозионная защита (240-часовое испытание соляным распылением согласно EN ISO 9227)	J3
Поток пилотного масла ³⁾
13	Внешнее снабжение пилотным маслом, возврат пилотного масла ⁴⁾	без кода
	Внутренняя поставка пилотного масла, внешнее возвращение пилотного масла ^{4; 5)}	Е
	Пилотные топливные поставки внутренние, пилотные топливные возвраты внутренние ⁵⁾	ET
	Внешнее снабжение пилотным маслом, внутреннее возвращение пилотного масла ⁴⁾	T
Настройка времени переключения
14	Без переключения настройки времени	без кода
	Настройка времени переключения в качестве управления питанием	S
	Регулирование времени переключения в качестве управления разрядом	S2
Электрическое соединение ²⁾
15	Индивидуальные связи
15	Без соединителя для сцепления, соединитель согласно DIN EN 175301-803	К4⁶⁾
Мониторинг положения катушки
16	Без переключателя положения	без кода
	Контролируемое положение катушки "a"	QMAG24
	Контролируемое положение катушки "b"	QMBG24
	Контролируемое положение катушек "a" и "b"	QMABG24
	Контролируемое положение отдыха	QM0G24
Настройка хода
17	Настройка хода на стороне клапана A и B	10
	Настройка хода на стороне клапана A	11
	Настройка хода на стороне клапана B	12
Вставка газа ²⁾
18	Безвставка газа	без кода
	Датчик Ø 0,8 мм	B08
	Датроль Ø 1,0 мм	В10
	Газ Ø 1,2 мм	В12
	Датчик Ø 1,5 мм	В15
	Датроль Ø 2,0 мм	B20
	Газ Ø 2,5 мм	B25
клапан предварительной загрузки (не для NG10) ²⁾
19	Без предварительной декомпрессии	без кода
19	С предварительным заполнением клапана	P4,5
20	Без клапана понижающего давление	без кода
20	С клапаном понижающим давление	D3⁷⁾
Материал уплотнения (учтите совместимость уплотнений с используемой гидравлической жидкостью, см. "Технические данные")
21	Плоты NBR	без кода
21	Печати FKM	V
22	Дополнительная информация в простом тексте	*

SAAR специализируется на насосах, двигателях, клапанах, подшипниках, сцеплениях, коробках передач, запасных частях двигателя, элементах фильтра, фитингах, соединителях, электронных компонентах и аксессуарах,Запчасти для мобильного оборудования.

Рексрот 4WH10 серии направленные катушки клапанов

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
