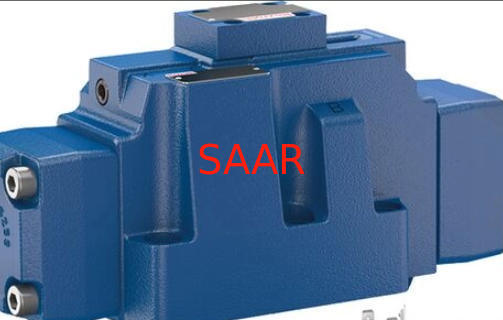

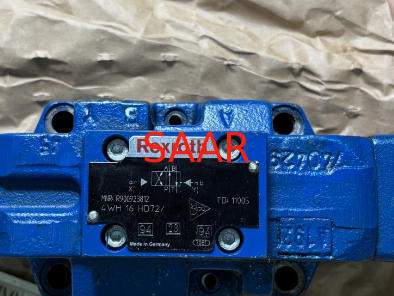

Name: R900923871 4WH16D7X 4WH16D7X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH
Brand: Saar HK Electronic Limited
SKU: R900923871 4WH16D7X 4WH16D7X
Price: 950.00 USD
Availability: InStock

Главная страница Продукция Гидравлические клапаны Rexroth

R900923871 4WH16D7X 4WH16D7X Справочные катушечные клапаны, пилотные, с гидравлическими 4WH

Подробная информация о продукте:

Место происхождения:	Германия
Фирменное наименование:	Rexroth
Номер модели:	R900923871 4WH16D7X 4WH16D7X

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	On request
Упаковывая детали:	Стандартная бумажная коробка
Время доставки:	7-10 дней
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	100 шт в месяц

контакт

Подробное описание продукта

Мнр:

р900923871

Модель №.:

4WH16D7X 4WH16D7X

Выделить:

Рексротские направленные катушки

гидравлические клапаны с пилотным управлением

4WH16D7X катушечные клапаны с гидравлическими

Золотниковые клапаны направленного действия с пилотным управлением, гидравлические 4WH

Размер 10 … 32
Серия компонентов 4X, 7X, 6X
Максимальное рабочее давление 350 бар
Максимальный расход 1100 л/мин

Особенности

4/3-, 4/2- или 3/2-ходовое исполнение
Типы привода (внутреннее или внешнее пилотное управление):
– Электрогидравлический (тип WEH)
– Гидравлический (тип WH)
Для монтажа на плиту
Схема портов в соответствии с ISO 4401
Центрирование пружиной или давлением, пружинное или гидравлическое конечное положение
Электромагниты с мокрым сердечником постоянного или переменного тока, опционально
Электрическое подключение как одиночное или центральное подключение
Опциональные версии:
- Ручное дублирование
- Регулировка времени переключения
- Клапан предварительной нагрузки в канале P основного клапана
- Настройка хода и/или контроль положения золотника

Код типа:

01	До 280 бар	без кода
01	До 350 бар	H-
Основные порты
02	3-ходовое исполнение	3
02	4-ходовое исполнение	4
Тип привода
03	Гидравлический	WH
03	Электрогидравлический	WEH
Размер
04	NG10	10
	NG16	16
	NG25 (версия "W.H 22")	22
	NG25 (версия "W.H 25")	25
	Размер 32	32
Возврат золотника в основном клапане
05	С помощью пружин	без кода
05	Гидравлический ¹⁾	H
06	Символы; для возможной версии см. "Символы/Схемы"
Серия компонентов
07	Серия компонентов 40 … 49 (40 … 49: неизмененные размеры установки и подключения) – NG10	4X
	Серия компонентов 60 … 69 (60 … 69: неизмененные размеры установки и подключения) – NG25 ("W.H 25") и NG32	6X
	Серия компонентов 70 … 79 (70 … 79: неизмененные размеры установки и подключения) – NG16 (от серии 72) и NG25 ("W.H 22")	7X
Возврат управляющего золотника в пилотном клапане с 2 положениями золотника и 2 электромагнитами (возможно только с символами A, B, C, D, K, Z и гидравлическим возвратом управляющего золотника в основном клапане)
08	С пружинным возвратом	без кода
	Без пружинного возврата	O
	Без пружинного возврата с фиксацией ²⁾	OF
Пилотный клапан 2)
09	Клапан высокой мощности (информационный лист 23178)	6E
Электрические напряжения ²⁾
10	Постоянное напряжение 24 В	G24
10	Переменное напряжение 230 В, 50/60 Гц	W230
Ручное дублирование
11	Без ручного дублирования	без кода
	С ручным дублированием	N
	С скрытым ручным дублированием	N9
Коррозионная стойкость (снаружи)
12	Отсутствует (корпус клапана загрунтован)	без кода
12	Улучшенная защита от коррозии (240 ч солевого тумана в соответствии с EN ISO 9227)	J3
Расход пилотного масла ³⁾
13	Внешняя подача пилотного масла, внешний слив пилотного масла ⁴⁾	без кода
	Внутренняя подача пилотного масла, внешний слив пилотного масла ^{4; 5)}	E
	Подача пилотного масла внутренняя, слив пилотного масла внутренний ⁵⁾	ET
	Внешняя подача пилотного масла, внутренний слив пилотного масла ⁴⁾	T
Регулировка времени переключения
14	Без регулировки времени переключения	без кода
	Регулировка времени переключения как управление подачей	S
	Регулировка времени переключения как управление сливом	S2
Электрическое подключение ²⁾
15	Индивидуальное подключение
15	Без соединительного разъема, разъем в соответствии с DIN EN 175301-803	K4⁶⁾
Контроль положения золотника
16	Без датчика положения	без кода
	Контроль положения золотника "a"	QMAG24
	Контроль положения золотника "b"	QMBG24
	Контроль положения золотника "a" и "b"	QMABG24
	Контроль положения покоя	QM0G24
Настройка хода
17	Настройка хода со стороны клапана A и B	10
	Настройка хода со стороны клапана A	11
	Настройка хода со стороны клапана B	12
Дроссельная вставка ²⁾
18	Без дроссельной вставки	без кода
	Дроссель Ø 0,8 мм	B08
	Дроссель Ø 1,0 мм	B10
	Дроссель Ø 1,2 мм	B12
	Дроссель Ø 1,5 мм	B15
	Дроссель Ø 2,0 мм	B20
	Дроссель Ø 2,5 мм	B25
клапан предварительной нагрузки (не для NG10) ²⁾
19	Без предварительной декомпрессии	без кода
19	С клапаном предварительной нагрузки	P4,5
20	Без редукционного клапана	без кода
20	С редукционным клапаном	D3⁷⁾
Материал уплотнения (соблюдайте совместимость уплотнений с используемой гидравлической жидкостью, см. "Технические данные")
21	Уплотнения NBR	без кода
21	Уплотнения FKM	V
22	Дополнительные сведения в обычном тексте	*

SAAR специализируется на насосах, двигателях, клапанах, подшипниках, муфтах, редукторах, запасных частях для двигателей, фильтрующих элементах, фитингах, разъемах, электронных компонентах и аксессуарах, запасных частях для мобильного оборудования.

Золотниковые клапаны направленного действия серии Rexroth 4WH16

R900954136	4WH16E7X/S2/12
R900787984	4WH16F7X//12
R900939612	4WH16F7X//12
R900931734	4WH16G7X//J
R900755823	4WH16H2-7X/
R900939240	4WH16HD7X//12
R901299744	4WH16J2-7X/
R900756090	4WH16JA7X/
R900962936	4WH16U2-7X/
R900966568	4WH16V6-7X/
R900942766	4WH16W5-7X/S2
R900969806	4WH16W7X/ET/10
R900923821	4WH16C7X/
R900923871	4WH16D7X/
R901554057	4WH16D7X/J3
R900760506	4WH16D7X/S2
R900931476	4WH16E42-7X/
R900923875	4WH16E7X/
R901038000	4WH16E7X//10
R901155293	4WH16E7X//11
R901312926	4WH16E7X/S
R900967424	4WH16E7X/S2
R900925628	4WH16F7X/
R900924015	4WH16G7X/
R901018853	4WH16G7X//11
R901254892	4WH16G7X/S
R900933220	4WH16H1-7X/
R900932349	4WH16H7X/
R900967113	4WH16H7X/S2
R900923812	4WH16HD7X/
R901190259	4WH16HD7X//10
R901013427	4WH16HD7X/S2
R901067804	4WH16HE7X/
R901116692	4WH16HE7X//V
R900953403	4WH16HG7X/S2
R901280994	4WH16HH7X/
R901127458	4WH16HJ7X/
R901496454	4WH16HK7X/
R900924016	4WH16J7X/
R900786192	4WH16J7X//10
R900705234	4WH16J7X/S2
R900925629	4WH16L7X/
R901147071	4WH16L7X/S2
R900925630	4WH16M7X/
R901176768	4WH16M7X//10
R901516937	4WH16M7X//T08
R900925631	4WH16Q7X/
R900925632	4WH16R7X/
R901057843	4WH16R7X/S2
R900712426	4WH16T7X/
R900925633	4WH16U7X/
R900925634	4WH16W7X/
R901022494	4WH16W7X//10
R901462823	4WH16W7X//10V
R901531741	4WH16W7X/S2
R901273391	4WH16X19-7X/
R901274344	4WH16X19-7X//10
R900925635	4WH16Y7X/
R900970260	4WH16Z7X/
R900923979	H-4WH16HC7X//V
R901199035	H-4WH16Y11-7X//ZV
R900923978	H-4WH16C7X/
R901281124	H-4WH16C7X//SO542
R900925637	H-4WH16D7X/
R901494344	H-4WH16D7X/S2
R901528640	H-4WH16E42-7X/
R900925638	H-4WH16E7X/
R901248515	H-4WH16E7X//10
R901072638	H-4WH16E7X//V
R901077552	H-4WH16E7X//Z
R901565029	H-4WH16E7X=
R900925640	H-4WH16G7X/
R901077688	H-4WH16G7X//Z
R901079824	H-4WH16G7X/S2
R901108013	H-4WH16H1-7X//P4,5
R901070926	H-4WH16H7X/
R901231792	H-4WH16H7X//Z
R900949597	H-4WH16HD7X/
R901600218	H-4WH16HD7X//V
R901175984	H-4WH16HD7X//ZV
R900732849	H-4WH16HJ7X/
R901410577	H-4WH16HJ7X/S
R901496455	H-4WH16HK7X/
R901055638	H-4WH16HM7X/
R901090634	H-4WH16HZ7X/
R900925644	H-4WH16J7X/
R901077689	H-4WH16J7X//Z
R901110869	H-4WH16J7X/S
R901576860	H-4WH16L7X/
R900943695	H-4WH16Q7X/
R901157904	H-4WH16R7X//ZV
R901578708	H-4WH16T7X/
R900617278	H-4WH16T7X/S2
R900955928	H-4WH16U7X/
R901568184	H-4WH16W7X/
R900925646	H-4WH16Y7X/
R901210042	H-4WH16Y7X//ZV
